الکتروگیربکس هالو شافت یا کرانویل چیست ؟

گیربکس پینیون کرانویل یا گیربکس BEVEL ساختاری شبیه گیربکس های شافت مستقیم دارد با این تفاوت که به دلیل استفاده از پینیون و کرانویل محور خروجی گیربکس با زاویه 90 درجه نسبت به ورودی قرار دارد. به دلیل وجود این قطعات ، گیربکس های Bevel گشتاور بیشتری را نسبت به گیربکس های شافت مستقیم انتقال می دهند.

در گیربکس پینیون کرانویل ، پینیون به میزان قابل ملاحظه ای کوچکتر از کرانویل است. این دنده ها بصورت اتصال پیشرانه قرار می گیرند. ورودی گیربکس پینیون کرانویل یا بصورت هالو شافت است که الکتروموتور بصورت مستقیم بر روی گیربکس ها کوپله می شود و یا بصورت شافت دار است که اتصال موتور و گیربکس بصورت چرخ زنجیر ، چرخ تسمه یا کوپلینگ برقرار می شود.

گیربکس پینیون کرانویل نسبت به گیربکس های شافت مستقیم فضای طولی کمتری را اشغال می کنند. دنده های این گیربکس ها از نوع هلیکال می باشند. خروجی گیربکس پینیون کرانویل بصورت هالو شافت یا شافت دار است و امکان نصب فلنچ در خروجی گیربکس ها نیز وجود دارد.

گیربکس کرانویل پینیون تشکیل شده از تعدادی چرخدنده هلیکال و دو چرخدنده مخروطی که قابلیت انتقال گشتاور در زاویه 90 درجه را ایجاد می کنند. به منظور انتقال نیرو در محورهای متعامد و غیر متعامد و متنافر نیاز به سیستم درگیری دنده ها در دو سطح مورب بوده که توسط چرخ دنده های مخروطی مارپیچ تامین می گردد. درگیری پروفیل دنده های مخروطی مارپیچ به صورت همزمان بوده و عملکرد نرمی نسبت به دنده های مخروطی ساده دارند و می توانند گشتاورهای بالاتری را بدون ضربه و صدا به نرمی انتقال دهند. این گیربکس ها بیشتر در صنایع سنگین از قبیل سیمان و فولاد دامنه کاربردی وسیعی دارند و سایزهای کوچک این گیربکس ها در صنایع دارو سازی، شیمیایی، آب و فاضلاب و صنایع بسته بندی مورد استفاده قرار می گیرد.

گیربکس کرانویل که با نام هایی همچون گیربکس ۹۰ درجه ، گیربکس شافت از بغل و گیربکس هالو شافت نیز در بازار شناخته می شود ، یکی از دیگر از انواع گیربکس های صنعتی مورد نیاز در رده ی قدرتی است.

اجزای تشکیل دهنده ی گیربکس کرانویل تعدادی چرخ دنده هلیکال (مارپیچ) و دو عدد چرخ دنده ی مخروطی شکل می باشد که امکان انتقال قدرت در زاویه ۹۰ درجه  را فراهم می کند. گیربکس کرانویل پینیون یا شافت از بغل نسبت به گیربکس های شافت مستقیم دارای قدرت و گشتاور بیشتری می باشد. همچنین می تواند به دلیل درگیری  چرخ دنده های مارپیچ به صورت هم زمان ، گشتاور را به صورت نرم و بدون ضربه انتقال دهد.

موارد فنی گیربکس کرانویل :

گیربکس کرانویل در دو نوع پوسته چدنی و آلمینیومی و همچنین در انواع پایه دار ، فلنچ دار و نیم فلنچ در بازار عرضه می شود.

نحوه قرار گیری و عملکرد اجزای گیربکس کرانویل سبب شده است تا این گیربکس دارای عملکرد بی صدا ، استقامت بالا و همچنین گشتاور زیادی باشد. از دیگر مزایای این نوع از گیربکس می توان به مصرف بهینه انرژی ، بازدهی بالا ، امکان خروجی ۹۰ درجه و همچنین توانایی کار با موتور های آسنکرون  AC اشاره کرد.

کاربرد گیربکس کرانویل چیست ؟

گیربکس کرانویل در صنایع بسیاری کاربرد دارند از جمله این صنایع می توان صنایع مس و فولاد ، صنایع کاشی و سرامیک ، صنایع سیمان ، صنایع بسته بندی ، صنایع تولید روی و سرب ، دستگاه های خطوط شستشو ، صنایع غذایی ، صنعت دارو سازی ، صنایع نفت و گاز و پتروشیمی ، حوضچه های ته نشینی در صنایع آب و فاضلاب ، صنایع دریایی ، کانوایرهای صنعتی ، نورد ، رولینگ ، نوار نقاله ، سنگ شکن معادن ، جرثقیل ها ، کوره ها و رستوران های گردان ، شهربازی ها و….. نام برد.

نحوه انتخاب موتور گیربکس (الکترو گیربکس) :

توان ورودی ( منظور قدرت الکترو موتور با واحد کیلو وات یا اسب بخار )

دور ورودی ( دور چرخش شافت الکترو موتور در دقیقه )

دور خروجی ( دور چرخش شافت خروجی گیربکس در دقیقه )

اندازه گشتاور خروجی ( معمولاً بر حسب واحد نیوتن متر سنجیده می شود )

نسبت تبدیل ( از تقسیم عدد دور خروجی بر عدد دور ورودی بدست می آید )

عوامل تاثیر گذار در انتخاب یک گیربکس , موتور گیربکس (الکترو گیربکس) :

نوع ماشینی که گیربکس برای آن انتخاب شده است.

دمای محیط

شرایط محیط ( گرد و خاکی بودن ، رطوبتی بودن ، یخ زدگی ، استوایی و . . .)

موتور محرک ( نوع و مشخصات )

نوع انتقال بین موتور گیربکس ( مستقیم ، از طریق کوپلینگ کلاچ ، واریاتور)

آرایش محور ها

مقدار بار شعاعی و یا پیشران و علل آن.

انواع گیربکس ( موتور گیربکس ) :

گیربکس , موتور گیربکس حلزونی

گیربکس , موتور گیربکس شفت مستقیم (گیربکس هلیکال )

گیربکس , موتور گیربکس دور متغییر

گیربکس , موتور گیربکس مرکب

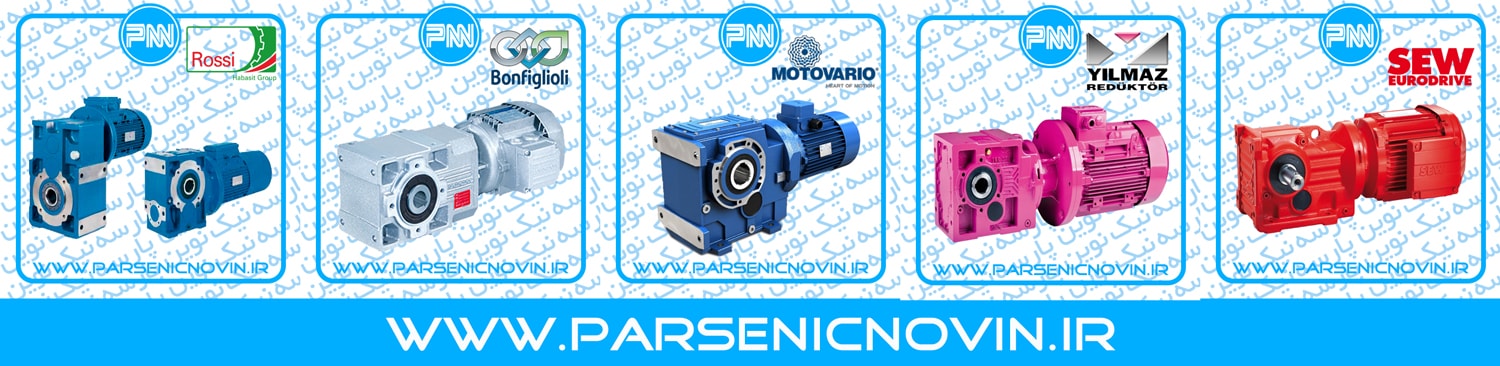

برندهای الکتروگیربکس هالو شافت یا کرانویل کدامند ؟

برندهای الکتروگیربکس های هالوشافت کرانویل :

از انواع برند های گیربکس کرانویل می توان برند Sew  ،  Bonfiglioli ، Transtecno  ،  Yilmaz ، Siemens Flender  ، Motovario  ، Siti و ….. را نام برد.
