الکتروپمپ یا پمپ دیافراگمی چیست ؟

AODD Pump: Air Operated Double Diaphragm Pump

پمپ های دیافراگمی که از دسته پمپ های جابجایی مثبت هستند ، به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند. ایـن پمپ هـا بـصورت بـرقی ، پنوماتیکی یـا دستی راه اندازی می شوند. پـرمصرف ترین نوع پمپ هـای دیافراگمی ،  پمپ دیافراگمی بادی می باشد که به AODD یا AOD معروفند. ایـن پمپ هـا شامل دو دیـافراگم هستند کـه بـا فشار هوا کـار می کنند و محفظه هوایی پشت دیافراگم هـا بـه شیر اطمینان منتهی می شود. جنس بدنه پمپ دیافراگمی آلومینیوم ، چدن ، PVDF ، Aceta ، PTFE ، PP ، Kynar ، Stainless Steel و جنـس دیافـراگم Viton ، Neoprene ، Nitrile ، Hytrol و تفلون می باشد.

پمپ دیافراگمی نوعی پمپ‌ جابجایی مثبت است که از عمل رفت و برگشتی دیافراگمی از جنس لاستیک، ترموپلاستیک یا تفلون و شیرهای مناسب (شیرهای یکطرفه، شیرهای پروانه‌ای، شیرهای تخلیه یا شیرهای توپی) در هر طرف دیافراگم، جهت پمپاژ سیالات استفاده می‌کند. این پمپ‌ها خودمکش (Self-Priming) بوده و برای جابجایی و پمپاژ انواع سیالات به خصوص مایعات حاوی ذرات با ویسکوزیته بالا (چسبناک) ایده‌آل هستند. مدل‌های مختلفی از پمپ دیافراگمی تولید می‌شود که به صورت الکتریکی، دستی، پنوماتیک یا بادی (AODD) و هیدرولیک هستند.

انواع پمپ دیافراگمی :

پمپ های دیافراگمی به سه نوع اصلی تقسیم می‌شوند :

۱. پمپ دیافراگمی که یک سمت دیافراگم  سیالی که پمپاژ می‌شود و در در سمت دیگر با هوا یا سیال هیدرولیک قرار دارد. انعطاف دیافراگم باعث افزایش و کاهش حجم محفظه پمپ شده و یک جفت شیر یک‌طرفه مانع بازگشت سیال و ایجاد جریان معکوس می‌شود.

۲. پمپ‌های دیافراگمی با جابجایی مثبت حجمی که در آن‌ها محرک اصلی دیافراگم، الکتریکی-مکانیکی بوده و به وسیله یک الکتروموتور متصل به میل‌لنگ یا گیربکس و یا کاملاً مکانیکی مثل یک اهرم یا دسته به حرکت درمی‌آید. در این روش دیافراگم با یک عمل مکانیکی ساده منعطف شده و یک سمت دیاگرام به هوا باز می‌شود.

۳. پمپ‌های دیافراگمی که یک یا چند دیافراگم با سیالی که باید پمپاژ شود در دو سمت در تماس هستند. دیافراگم(ها) با انعطاف دوباره خود باعث تغییر حجم می‌شوند.

نحوه عملکرد پمپ‌های دیافراگمی :

وقتی حجم محفظه در هر کدام از انواع پمپ دیافراگمی افزایش پیدا می‌کند (دیافراگم حرکت می‌کند)، فشار کاهش یافته و سیال به داخل محفظه کشیده می‌شود. زمانی‌که فشار محفظه پمپ پس از کاهش حجم دوباره افزایش پیدا می‌کند (در اثر حرکت دیافراگم)، سیالی که از قبل درون محفظه کشیده شده بود، خارج می‌شود. در نهایت دیافراگم یک بار دیگر حرکت می‌کند و سیال به داخل محفظه کشیده شده و سیکل پمپاژ تکمیل می‌شود. این عمل شبیه عملکرد سیلندر در موتور احتراق داخلی است. پمپ‌های دیافراگمی با ایجاد یک محفظه هرمس بین مکانیزم محرک و محفظه فشرده‌سازی، به پمپ اجازه انتقال، فشرده‌سازی و تخلیه محیط بدون روان‌کننده را می‌دهد.

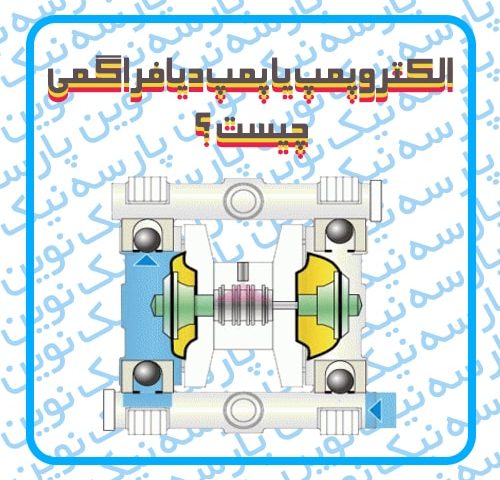

دیافراگم الاستومریک می‌تواند به عنوان یک آب‌بند دینامیک (مکانیکال سیل) که بسیاری از محدودیت‌های سایر روش‌های آب‌بندی را ندارد، مورد استفاده قرار گیرد. نشتی ندارند، اصطکاک کمی دارند و می‌توانند برای حساسیت به فشارهای پایین ساخته شوند. با درنظر گرفتن مواد مناسب برای دیافراگم‌ها، از آن‌ها می‌توان برای طیف وسیعی از فشار و دما، بدون نیاز به روانکاری یا نگهداری استفاده کرد. تصویر مقابل به صورت شماتیک نحوه کارکرد پمپ دیافراگمی را نمایش می‌دهد.

راه اندازی پمپ دیافراگمی :

پمپ دیافراگمی الكتريكي یا پمپ دیافراگمی برقی Electrical

پمپ دیافراگمی دستي Manual

پمپ دیافراگمی بادي Pneumatic

ضمنا این نوع پمپ ها با راه انداز هوای فشرده Pneumatic(بادي) پرکاربردتر بوده و غالباً در صنعت با این نام شناخته شده  می باشند: (Pneumatic Double Diaphragm Pump)

محدوده کاری پمپ دیافراگمی یا پمپ بادی :

به طور کلی می توان گفت که پمپ های دیافراگمی در سایزهای 3/8، 1/2، 3/4، 1، 1 ½ ، ‌2 و 3 اینچ ساخته می شوند.

البته برخی از سازندگان در شرایط خاص سایزهای بالاتر تا 6 اینچ را نیز تولید کرده اند.

حداکثر دبی : 300 gpm یا 62 m3/h  یا 1041 Lit/min

حداکثر هد : 8 بار یا 80 متر

فشار هوای فشرده مورد نیاز (راه انداز پمپ) : حداکثر 8 بار

نحوه نصب پمپ دیافراگمی :

کاربرد پمپ دیافراگمی در صنایع گوناگون :

پمپ‌های دیافراگمی در صنایع مختلف از جمله صنایع شیمیایی، صنایع غذایی و خوراکی، صنایع رنگ و چسب، صنایع نفت، گاز و پتروشیمی و صنایع کاشی و سرامیک کاربرد دارند. ازجمله کابرد این پمپ‌ها برای تخلیه مایعات از بشکه‌ها و مخازن (پمپ بشکه‌کش) است.

پمپ دیافراگمی صنایع شیمیایی

پمپاژ مواد خورنده، پمپاژ اسیدها ، پمپاژ بازها ، پمپاژ حلال ها ، پمپاژ سیال یا پمپاژ گاز سمی، پمپاژ الکل ها

پمپ دیافراگمی صنایع غذایی

پمپاژ میوه های برش خورده، پمپاژ شربت ها، پمپاژ سس، پمپاژ روغن های خوراکی

پمپ دیافراگمی صنایع کاشی و سرامیک

پمپاژ اسلاری سرامیک و کاشی، پمپاژ لجن سیلیس

پمپ دیافراگمی صنایع رنگ سازی

پمپاژ رنگ ها، پمپاژ رزین ها، پمپاژ حلال ها، پمپاژ اسیدها، پمپاژ پودرها

پمپ دیافراگمی صنایع نفت و گاز و پتروشیمی

پمپاژ نفت خام، پمپاژ روغن، پمپاژ رسوبات تخلیه کف مخازن، پمپاژ تخلیه تانکرها و مخازن

و به طور کلی پمپاژ طیف وسیعی از سیالات مانند: پمپاژ چسب ها، پمپاژ گریس ها، پمپاژ آب صاف و فاضلاب، پمپاژ خمیر چینی، پمپاژ اسيدها (پمپاژ سولفوريك ، پمپاژ كلريدريك ، پمپاژ نيتريك)، پمپاژ سود سوزآور يا پمپاژ كاستيك، پمپاژ حلال فرار (دوفازی)، پمپاژ الكل طبي (اتانول)، پمپاژ شکلات، پمپاژ جوهرها، پمپاژ روغن سوخته، پمپاژ سیالات با ویسکوزیته بالا، پمپاژ پودر خشک مخلوط با هوا، پمپاژ سیالات حساس در برابر برش (Shear Sensitive) مانند لاتکس در فیلتر پرس و تصفیه فاضلاب، پاشیدن سیالات خاص بر روی سطوح

برخی از مایعات و سیالات قابل پمپاژ با پمپ‌های دیافراگمی :

رنگ‌ها، حلال‌ها، رزین‌ها، چسب، اسیدها و پودرها

انواع روغن‌ها، گریس و مواد نفتی

انواع سس و مایعات نوشیدنی

سیالات پودری و لجن سیلیس

مزایای پمپ های دیافراگمی :

 برای پمپ های دیافراگمی مزایای زیادی را می توان بر شمرد که در ادامه به بررسی چند مورد از مهم ترین آن ها می پردازیم:

ایمنی بالا : پمپ های دیافراگمی به دلیل اینکه سیستم نیروی محرک آنها هوا می باشد و با کمپرسور هوا کار می کند بسیار ایمن می باشند. همچنین بسیاری از مدل های پمپ های دیافراگمی ضد انفجار بوده و دارای گواهینامه های معتبر ایمنی می باشند.

پرتابل و نصب آسان : پمپ های دیافراگمی به راحتی قابل حمل و جا به جایی می باشند و می توان آن ها را از جایی به جای دیگر برد. فقط کافیست خروجی هوای کمپرسور را به ورودی هوای پمپ وصل کنید تا پمپ آماده راه اندازی باشد. تنوع نصب در حالات مختلف نیز از محاسن پمپ های دیافراگمی می باشد.

خود مکشی : یکی از ویژگی های مثبت پمپ های دیافراگمی خودمکش ( Self-priming ) بودن آن هاست. این پمپ ها قدرت ساکشن و مکش بالایی دارند و بدون نیاز به هر گونه تجهیزات و همچنین بدون نیاز به هواگیری انواع سیالات را مکش می کنند. همچنین این پمپ ها توانایی کارکرد خشک را نیز دارند.

فشار و آبدهی متغیر : در پمپ های دیافراگمی شما ملزم به داشتن فشار و دبی ثابت و معینی نیستید. این پمپ ها فشار و آبدهی متغیری دارند که می توانید با تغییر فشار و دبی هوای کمپرسور میزان فشار و آبدهی پمپ را تغییر دهید . این ویژگی باعث شده است تا بتوان از این پمپ ها در بسیاری از مواقعی که باید دبی را تغییر داد استفاده کرد.

غوطه وری : پمپ های دیافراگمی را می توانید همچون کف کش داخل سیال بیندازید تا برایتان سیال را از داخل پمپاژ کند. این پمپ ها برای موادی که حساسیت زیادی برای انتقال دارند بسیار مفید بوده و بدون هیچگونه آسیبی به سیال آن را انتقال می دهد.

ویژگی‌ها و مزایای پمپ دیافراگمی :

عدم نیـاز بـه مکانیکال سیل (حذف مکانیکال سیل از ساختمان آنها)

نشتی حداقل ( نزدیک به صفر) بهترین انتخاب جهت سیالات سمی، خورنده و قابل اشتعال و انفجار

انتقال سیالات با ذرات جامد زیاد

تولید در مدل های مختلف

قدرت مکش بالا

قابلیت پمپاژ سیالات با ویسکوزیته بالا و حاوی ذرات جامد

مناسب برای فشار تخلیه تا ۱۲۰۰ بار

قابلیت کارکرد خشک

راندمان بالا تا ۹۷ درصد

قابلیت خودمکشی خوب (self-priming) بدون نیاز به هواگیری

ضدانفجار (به دلیل حذف شعله از مثلث آتش که شامل اکسیژن، ماده سوختنی و شعله می باشد.)

تعمیرات ، نگهداری ، حمل و کارکرد آسان

قابلیت غوطه وری در سیال

قابلیت نصب در بالاتر از سطح سیال، زیرسطح سیال و به حالت غوطه ور درون سیال

قابلیت کنترل و تنظیم دبی و فشار پمپاژ با تغییر فشار هوای مصرفی

قابليت نصب در محيطهاي بسته (به دلیل اینکه در حین کار ایجاد حرارت نمی کنند)

پرتابل بوده و در مكانهاي مختلف قابل نصب مي باشد.

جنس و متریال ساختمانی پمپ های دیافراگمی:

جنسه بدنه پمپ :

جنس بدنه و اجزاء این پمپ ها با توجه به نوع کاربرد و سیال مورد پمپاژ در گروه های ذیل موجود می باشد:

Al (آلومینیوم): جهت مصارف عمومی

PP (پلی پروپیلن): جهت اسیدها و بازها (با توجه به نوع اسید و غلظت و دمای کاری)

S.S316 (استنلس استیل): جهت انواع اسیدها و مواد خورنده

AC (استال Acetal): جهت انواع مواد آتش زا و حلال ها

KR (کانیار PVDF): جهت مواد شیمیایی و اسیدها با خورندگی بسیار بالا

چدن داكتيل (Ductile): جهت مواد ساینده و اسلاری ها

جنس دیافراگم :

PTFE-  TEFLON

Hytrel

Santoprene

Nitrile

Neoprene

PVDF

برند های پمپ دیافراگمی کدامند ؟

برندهای مطرح پمپ‌های دیافراگمی عبارت اند از :

پمپ دیافراگمی آرو , Aro Diaphragm Pump

پمپ دیافراگمی فلویمک , Fluimac Diaphragm Pump

پمپ دیافراگمی ویلدن , Wilden Diaphragm Pump

پمپ دیافراگمی گراکو هاسکی , Graco Husky Diaphragm Pump

پمپ دیافراگمی آلماتک , Almatec Diaphragm Pump

پمپ دیافراگمی دبم , Debem Diaphragm Pump

 پمپ دیافراگمی وردر , Verder Diaphragm Pump

پمپ دیافراگمی سند پایپر , Sandpiper Diaphragm Pump

پمپ دیافراگمی یامادا , Yamada Diaphragm Pump

پمپ دیافراگمی آل فلو , All Flo Diaphragm Pump

پمپ دیافراگمی بلاگدون , Blagdon Diaphragm Pump

 پمپ دیافراگمی دپا , Depa Diaphragm Pump

پمپ دیافراگمی واگنر , Wagner Diaphragm Pump

پمپ دیافراگمی RIVER WAVE
