تعمیرات تخصصی و خدمات پس از فروش پمپ های طبقاتی :

در حالت کلی و در شرایط ایجاد ایراد در ساختار پمپ های طبقاتی عمودی Multistage و طبقاتی افقی WKL معمولا واحدهای پروانه، دیفیوزر، بلبرینگ ها و مکانیکال سیل دچار خرابی و سایش می شود. عواملی مانند خشک کار کردن، ترازبندی نامناسب، زیر بار ماندن، استفاده از پمپ نامناسب برای سیال پمپاژ شونده و شوک های حرارتی و الکتریکی موجب خرابی در ساختار پمپ های طبقاتی می گردد.

پمپ های طبقاتی به طور کلی به دلیل آنکه دارای چندین استیج (طبقه) می باشد بعد از مونتاژ اگر به نحو صحیح در کنار یکدیگر قرار نگیرند و پروانه هایی که روی شافت مرکزی سوار می شوند به طور دقیق و منظم کنار هم چیده نشوند، شافت دچار لقی شده و بلافاصله موجب فشار گریز از مرکز بر روی مکانیکال سیل شده و موجب نشتی و آبدهی و در بعضی از موارد گیرپاژ کل مجموعه پمپ طبقاتی می گردد.

نکته بسیار مهمی که در رابطه با پمپ های طبقاتی و به خصوص طبقاتی عمودی و مولتی استیج مطرح می شود، این است که این پمپ ها صرفا برای پمپاژ آب تمیز و صاف مورد استفاده قرار می گیرند. در صورتی که آب ورودی به پمپ شامل ناخالصی و ذرات معلق باشد موجب آسیب به اجزای پمپ شده و ایراداتی همچون سایش در قطعات حیاتی پمپ، ایجاد ترک در دیفیوز ها و پروانه ها و در موارد نادر ایجاد گیرپاژ در ساختار پمپ شده که هزینه های مربوط به تعمیر پمپ های طبقاتی را افزایش می دهد.

در این مرحله قصد داریم تا ایرادات و اشکلات متداولی که در روند کار پمپ های طبقاتی و در چند مرحله ایجاد می شود را مورد بررسی قرار دهیم :

پمپ طبقاتی صدای زیادی می دهد :

تراز بودن پمپ بررسی شود.

ورودی و خروجی پمپ را از نظر تمیز بودن و عدم گرفتگی بررسی شود.

بلبرینگ های الکتروموتور پمپ چک شوند.

طبقات پمپ و نحوه جایگذاری پروانه ها و دیفیوزرها بررسی شود (بعد از پروسه تعمیر).

وضعیت کوپلینگ بررسی شود.

وضعیت سیل مکانیک بررسی شود.

پمپ آب دهی لازم را ندارد :

پروانه و دیفیوزر ها بررسی شوند و در صورت ایجاد شکستگی و سایش تعویض گردند.

دور الکتروموتور و سیم پیچی آن از نظر سالم بودن به صورت بررسی چشمی و نیز سلامت بلبرینگ ها بررسی شود.

ورودی و خروجی پمپ را از نظر مسدود بودن و جرم گرفتگی بررسی شود.

پمپ لرزش زیادی دارد :

پمپ از لحاظ تراز بودن چک شود.

بلبرینگ های الکتروموتور و پمپ بررسی شوند.

لوله و اتصالات پمپ بررسی گردد. (در صورت نیاز از لاستیک های لرزه گیر استفاده شود و فلنج بندی ها به صورت صحیح و با گشتاور مناسب سفت گردند.)

کوپلینگ پمپ چک شود.

پمپ طبقاتی کار نمی کند، علت چیست؟

قطعی جریان برق ورودی الکتروموتور

عدم روانکاری و گیرپاژ بودن شفت پمپ

بررسی اتصال کابل ورودی پمپ

پمپ طبقاتی داغ می کند، علت چیست؟

ایراد در بلبرینگ ها

عدم روانکاری شفت پمپ

وضعیت نامناسب و خرابی پروانه ها و دیفیوزرها

مسدود بودن ورودی و خروجی پمپ

علت آمپر کشیدن پمپ های طبقاتی چیست؟

مشکل در بیرینگ ها

وضعیت نامناسب مکانیکال سیل

ایراد در الکتروموتور و سیم پیچ و بلبرینگ های الکتروموتور

روانکاری شفت را بررسی کنید. برای این کار فقط کافی است که کوپلینگ ها را بچرخانید.

طبق توضیحاتی که در بالا داده شد در زمینه نگهداری پمپ های طبقاتی می بایست موراد زیر را رعایت کرد :

هرگونه سر و صدای غیر عادی در ساختار پمپ و دمای الکتروموتور مدام بررسی شود. در بعضی موارد از صداهای پمپ می توان به دلیل مشکل پی برد. مثلا هنگامی که پمپ روشن است صدایی مثل صدای برخورد سنگ ریزه با پروانه پمپ شنیده می شود. اگر بعد از بستن شیرهای Discharge صدا قطع شد، این مورد نشان دهنده وجود کاویتاسیون می باشد.

پمپ از لحاظ نشتی و لوله و اتصالات پمپ چک شوند.

فشار آب خروجی پمپ با نصب فشار سنج در مسیر بررسی شود.

سلامت مکانیکال سیل و هرگونه نشتی بررسی گردیده و در صدد رفع نشتی برآیید (نشتی های جزیی و تر شدن شامل خرابی مکانیکال سیل نمی شود و بر اساس استاندارد موجود در کاتالوگ پمپ، این نوع نشتی می تواند مجاز باشد.).

زمان بازدید سیل مکانیکی پمپ هر سه ماه یکبار می باشد.

مواردی که در زمان دمونتاژ پمپ های طبقاتی (عمودی – افقی) در راستای تعمیر پمپ آب طبقاتی در نظر گرفته شود به شرح زیر می باشد :

در زمان دمونتاژ پمپ باید اطمینان حاصل شود که پمپ تحت فشار نباشد. در صورتی که این موضوع رعایت نشود می تواند منجر به آسیب های جدی به شخص تعمیرکار گردد.

مجموعه پمپ و الکتروموتور از لحاظ وزنی بالا می باشد. برای جابجایی و حمل و نقل پمپ می بایست کلیه موراد ایمنی را رعایت شود تا از سقوط یا آسیب به افراد و خود پمپ جلوگیری شود.

در بعضی از موارد از پمپ های طبقاتی به منظور پمپاژ سیالات سمی و خورنده استفاده می شود. برای این منظور تعمیرکار موظف است تا مدارک فنی پروژه را بررسی نموده تا از آسیب های احتمالی وارده که در زمان دمونتاژ پمپ طبقاتی ممکن است رخ دهد، جلوگیری شود.

بعد از تعمیر و در زمان مونتاژ کردن پمپ های طبقاتی، لازم است که پوسته پمپ که یکی از حیاتی ترین و مهم ترین قطعات پمپ های طبقاتی عمودی می باشد مورد بررسی قرار گیرد. بررسی پوسته شامل دفرمگی، کج شدگی و سایش در سطح پوسته می باشد. سایش یا شیار ایجاد شده در پوسته پمپ طبقاتی نباید بیشتر ⅔ میلی متر باشد. در صورتی که از حد استاندارد تجاوز نمود باید نسبت به تعویض یا تعمیر پوسته اقدام نمود.

سطوح واشرها و محل تنظیم پوسته و نشیمنگاه آن باید عاری از هرگونه گرد و غبار و ناخالصی های محیطی باشد.

برای نصب پمپ های طبقاتی لازم است به چند نکته توجه داشته باشید :

در نصب پمپ های طبقاتی باید توجه داشته باشید که محل قرارگیری الکترو پمپ بالاتر از پمپ باشد.

در مسیر خروجی پمپ، برای جلوگیری از کاهش فشار شیر یک طرفه استفاده شود. همچنین برای مهار سر و صدا و لرزش پمپ ها می توان در مسیر خروجی و ورودی از لرزه گیر استفاده کرد.

قبل از شروع به کار پمپ عمل هواگیری انجام شود.

در قسمت ورودی پمپ برای ممانعت از ورود ذرات و مواد جامد از یک فیلتراسیون استفاده شود.

قبل از شروع فعالیت پمپ، الکتروموتور هایی که حفره های گریس دارند باید با گریس مقاوم نسبت به حرارت روغن کاری شود.

علت های خرابی پمپ طبقاتی :

استفاده از مایع یا سیالی به جز آب تمیز : مانند استفاده از آب با سختی با که مورد تایید سازنده نباشید مورد خرابی پمپ می شود. با توجه به ماهیت نزدیک بودن پروانه ها و همچنین نزدیک بودن آن ها به بدنه پمپ برای استفاده از آب تمیز طراحی شده اند.

ترازبندی نامناسب : اگر بستر پمپ نامناسب باشد باعث می شود حین کار پمپ آسیب های جدی به پمپ وارد شود.

خشک کار کردن پمپ طبقاتی : یکی از عوامل مهم آسیب به پمپ، خشک کار کردن آن است که می تواند به علت قطع جریان ورودی یا افت فشار جریان آب باشد. البته این مسئله با توجه به تجربه کارشناس های گرانفارس می تواند به علت عدم هواگیری نیز باشد.

شوک حرارتی یا الکتریکی : برای مثال در صورت استفاده از این پمپ در دیگ بخار، برگشت بخار از دیگ بخار به پمپ باعث شوک حرارتی شده و خشک شدن بخشی از پمپ شده و قسمت های از پمپ فاقد سطح مایع می شود و آسیب به آن می شود. این مسئله به علت خرابی شیر یکطرفه است و شیر تغذیه دیگ بخار باید بررسی شود. شوک الکتریکی نیز باعث صدمه به بخش الکتروموتور پمپ می شود.

پمپ نامناسب با وضعیت سیال : همانطور که بالاتر اشاره شد پمپ های طبقاتی برای آب تمیز طراحی شده است که برای سیال های دیگر باید از پمپ مناسب آن استفاده نمود.

برگشت بخار از سمت دیگ بخار یکی از مهمترین عوامل خرابی پمپ می باشد که کارشناس های گرانفارس در بررسی های خود در تعمیر پمپ طبقاتی با آن مواجه شده اند. همانطور که اشاره شد در اینجور مواقع به علت شوک حرارتی به پمپ آسیب خواهد رسید و شیر یکطرفه باید مورد بررسی قرار گیرد.

اگر آب با سختی گیر، رسوب زدایی نشده باشد به مرور در پمپ رسوب می کند و باعث آسیب به پمپ می شود، این مسئله یکی از مواردیست که در دفعات بالا آن را مشاهده کرده ایم.

ضربه های فیزیکی به پمپ می تواند باعث آسیب به پمپ شود برای مثال می تواند باعث آنبالانس شدن پمپ شده و به پمپ آسیب برساند.

نکته: با توجه به عملکرد این مدل از پمپ ها، اگر این پمپ ها اصولی استفاده شوند و توسط کارشناس مجرب نصب پمپ طبقاتی انجام شود. نیاز به تعمیر و خرابی پمپ به شدت کاهش پیدا می کند.

در پمپ های طبقاتی با توجه به اینکه از طبقه های مختلف تشکیل شده است هنگام کنار هم چیدن طبقات باید دقت شود با ترتیب درست و به طور دقیق در شفت مرکزی قرار بگیرند چرا که در غیر این صورت بعد از شروع به کار پمپ به علت جایگذاری غیر اصولی، نیروی گریز از مرکز ایجاد شده و فشار به مکانیک سیل وارد می کند که باعث تنش و آبدهی در آن می شود. در برخی موارد به علت شدید بودن آن باعث گیرباژ پمپ می شود.

تست پس از تعمیر پمپ طبقاتی :

پمپ ها پس تعمیر توسط کارشناس ها و تکنسین های ما مورد تست در شرایط واقعی قرار گرفته و به طور کامل بررسی می گردد و تست هیدرولیکی بر روی آن انجام می شود.

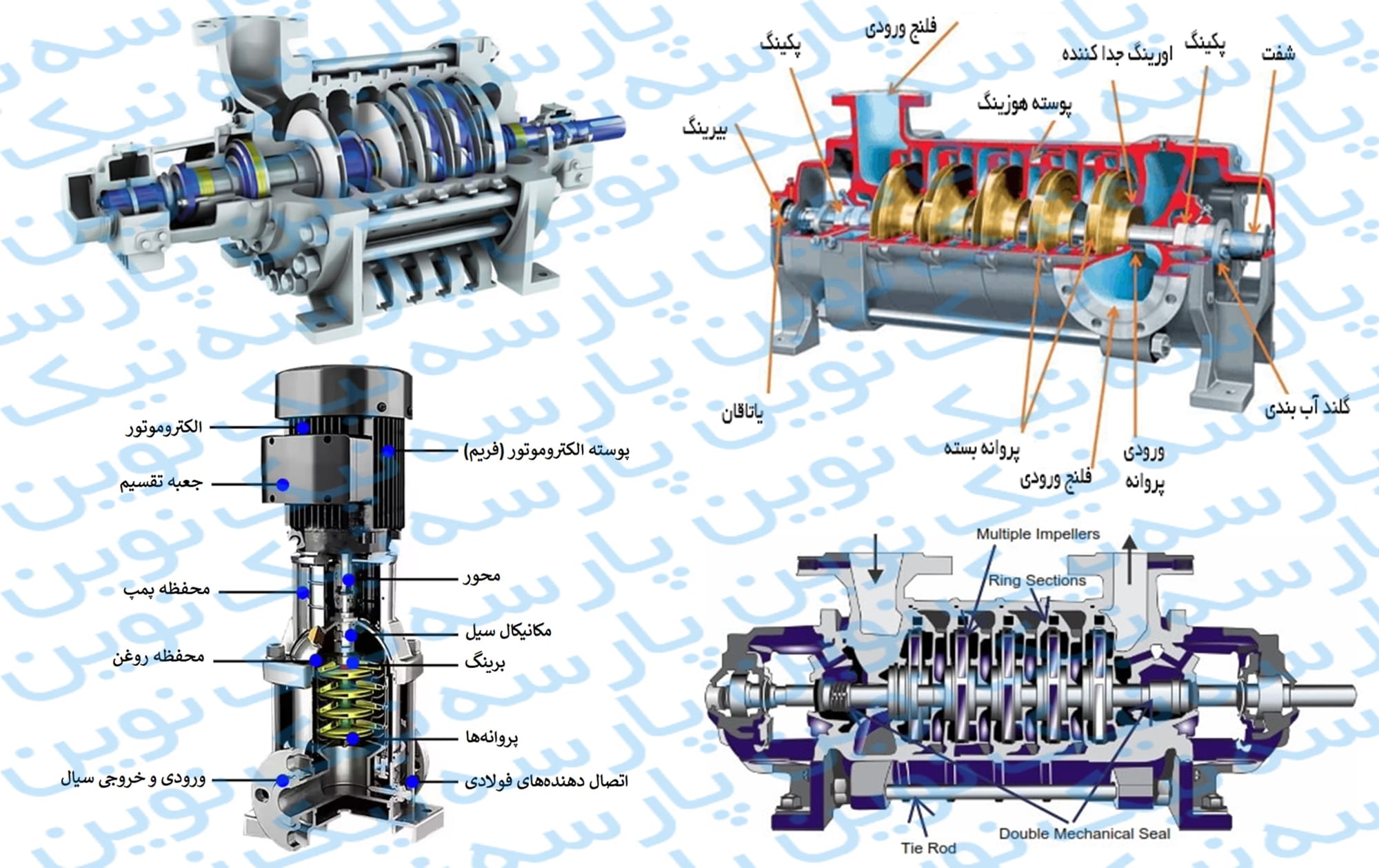

اجزای تشکیل دهنده پمپ طبقاتی به شرح زیر می باشد :

پروانه

دیفیوزر

الکتروموتور

بدنه یا پوسته

قطعه واسطه یا گلدانی

ورودی و خروجی فلنج

تعمیرات تخصصی و ارائه قطعات یدکی پمپ های طبقاتی در انواع برندها :

واحد تعمیرات پمپ طبقاتی پارسه نیک نوین با بهره مندی از متخصصین دوره دیده توانایی تعمیر انواع برندهای پمپ طبقاتی را داراست. برخی از برندهای که در مجموعه ما تعمیر می شود :

تعمیر پمپ طبقاتی لئو LEO

تعمیر پمپ طبقاتی لوارا   LOWARA

تعمیر پمپ طبقاتی ابارا EBARA

تعمیر پمپ طبقاتی داب DAB

تعمیر پمپ طبقاتی گراندفوس GRUNDFOS

تعمیر پمپ طبقاتی سی ان پی CNP

تعمیر پمپ طبقاتی کا اس بی KSB

تعمیر پمپ طبقاتی سایر SAER

تعمیر پمپ طبقاتی پنتاکس PENTAX

تعمیر پمپ طبقاتی استریم  STREAM

تعمیر پمپ طبقاتی پمپیران Pumpiran

تعمیر پمپ طبقاتی نوید موتور Navidmotor

تعمیر پمپ طبقاتی سیستما SISTEMA
