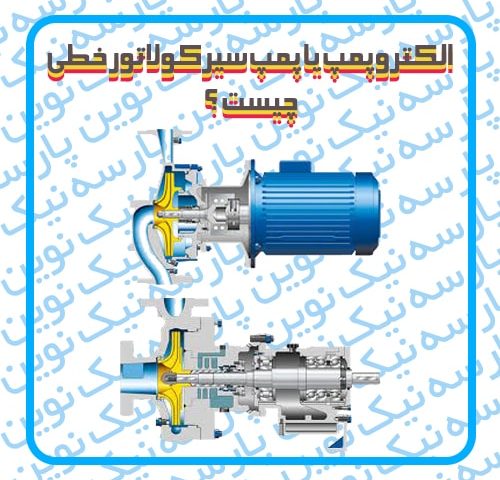

الکتروپمپ یا پمپ سیرکولاتور خطی چیست ؟

پمپ بل اند کاست In-Line Centrifage Pump

پمپ سیرکولاتور از دسته پمپ های سانتریفیوژ و یکی از پرمصرف ترین پمپ ها در صنعت تاسیسات است. ایـن پمپ هـا که به آنها پمپ خطی ، پمپ آب گرم ، پمپ سیرکوله نیز گفته می شود وظیفه گردش آب در سیستم هـای گرمـایش و حرارت مـرکزی را بــرعـهده دارنـد کـه آب تا دمـای 140 درجه سانتیگراد را در سیستم به گردش درمی آورند. یکی از خصوصیات بارز این پمپ ها کارکرد کم صدای آنهاست. الکتروموتور پمپ سیرکولاتور 1400 RPM یا2800 RPM  است. این پمپ ها تک دور ، دو دور ، سه دور یا چهار دور هستند. جنس بدنه پمپ استیل یا چدن و پروانه آنها تکنوپلیمر ، استیل ، برنز یا برنج ، چدن ، آلومینیوم و باکالیت است.

پمپ سیرکولاتور خطی از گروه پمپهای سانتریفیوژ بوده که در دو نوع پمپ سیرکولاتور بدنه چدن و پمپ سیرکولاتور بدنه استیل ساخته شده و قادر به پمپاژ سیالات تا دمای 100-130 درجه سانتیگراد می باشند. این نوع پمپ ها غالباً جهت سیرکوله آب مورد استفاده قرار می گیرند.

پمپ سیرکولاتور در دو مدل پمپ سیرکولاتور بدنه استیل و پمپ سیرکولاتور بدنه چدن ارائه می شود و جز پمپ های سانتریفیوژ است و معمولا برای سیرکوله کردن آب کاربرد دارد و می توانند سیالات تا دمای 100 تا 130 درجه سانتی گراد را پمپاژ کنند.

نکته قابل توجه در خصوص این پمپ ها این است که دارای مکش منفی نیستند و حتما باید سیال بر روی پمپ مسلط باشد.

انواع پمپ سیرکولاتور :

پمپ آب گرم :

چنانچه از منبع کوئلی اب گرم ایستاده یا مبدل حرارتی برای تامین آب گرم استفاده می شود لازم است برای سیرکولاسیون آب گرم شوفاژ در آنها از پمپ آب گرم جداگانه ای استفاده شود.

پمپ برگشت آب گرم مصرفی :

پمپ سیرکوله برگشت مطابق نامش آب گرم را داخل لوله ها و مخزن آب گرم به گردش در می آورد تا آب گرم همواره در نزدیک ترین نقطه در دسترس مصرف کننده باشد.

پمپ گردش آب شوفاژ :

از این گونه پمپ ها برای گردش آب گرم در سیستم گرمایش مرکزی و منطقه ای و گردش اب در سیستم های آب گرم خانگی استفاده می شود.

جهت محاسبه دبی پمپ سیرکولاتور یک روش ساده به صورت ذیل وجود دارد:

ظرفیت گرمایش کل بـرحسب کیلوکالری را بر عدد 2500 تقسیم نمود تا دبی آب مورد نیـاز گردش سیستم گرمایش ساختمان برحسب GPM بدست آید. همچنین در صورت استفاده از پمپ سیرکولاتور جهت سرمایش اگر ظرفیت کامل برودت مورد نیاز ساختمان برحسب کیلوکالری را تقسیم بر 1250 نماییم دبی آب مورد نیاز سیستم سرمایش برحسب GPM بدست می آید. بهتر است در ساختمانهایی با متراژ بالای 1000 متر مربع از دو پمپ سیرکولاتور استفاده شود.

روش انتخاب پمپ برگشت آب گرم مصرفی :

در صورتی که طول لوله آب گرم بیش از 30 متر باشد، برای گرم ماندن آب در لوله آب گرم مصرفی و جلوگیری از اتلاف آب، یک لوله برگشت و در صورت نیاز پمپ برای سیرکولاسیون آب گرم در نظر می گیرند.

برای محاسبه دبی و هد پمپ به روش زیر عمل می کنیم:

* طول طولانی ترین مسیر رفت آب گرم مصرفی + طول برگشت + 50 درصد طول را برای افت ها + طول رفت و برگشت.

* بعد نرخ انتقال حرارت بر واحد سطح لوله (لوله های عایق شده = 30 و لوله های غیر عایق = 50 btu/h/ft) را در این طول ضرب می کنیم.

* اختلاف دمای آب گرم رفت و برگشت = 5 درجه سانتی گراد.

* عدد بدست آمده بر حسب بی تی یو / بر ساعت بر عدد 500 = دبی بر حسب گالن بر دقیقه.

* برای محاسبه افت فشار، طول مسیر را بدست آورده، با توجه به دبی بدست آمده قطر لوله مورد نظر را سایز کرده و میزان افت فشار لوله را در طول مسیر ضرب می کنیم مقدار افت فشار شیر اطمینان، گرمکن و لوله تغذیه را به آن اضافه کرده، حاصل افت هد می باشد.

* قطر لوله آب گرم مصرفی باید طوری انتخاب شود که سرعت آب در محدوده 2 تا 6 فوت برثانیه باشد.

* در عمل ممکن است دبی پمپ را 30% دبی پمپ اصلی گرفت.معمولا قطر لوله برگشت آب گرم مصرفی را 2 تا 3 سایز کمتر از لوله رفت می گیرند.

ویژگی های پمپ سیرکولاتور خطی یا پمپ سیرکوله :

یکی از ویژگی های این نوع ازالکتروپمپ ها کارکرد بسیار کم صدا می باشد.

این نوع پمپ ها از نیم اینچ تا شش اینچ ساخته می شوند.

دورموتوراین نوع الکترو پمپ ها 1500 و 3000 دور می باشد.

جنس بدنه این پمپ ها غالباّ چدن و استیل می باشد و جنس پروانه آنها چدن و استیل و برنج است.

این نوع پمپ ها دارای مکش منفی نیستند یعنی جهت جابجایی سیال بایستی آن سیال براین نوع پمپها اصطلاحاّ سوار باشد.

این نوع الکترو پمپ ها در دو نوع تکفاز و سه فاز و تک دور، دودور، سه دور، چهار دور ساخته می شوند.

این نوع الکتروپمپ ها به جهت مصرف بهینه انرژی دارای رده بندی مصرف A و B می باشند.

این دسته ازالکتروپمپ ها در دو نوع با واسطه (کوپلینگ دار) واتاترم  یا موتورخشک و بدون واسطه وجود دارند.

جنس بدنه پمپ: چدن، استیل

جنس پروانه پمپ: چدن، استیل و برنج

برچسب انرژی الکتروپمپ: رده بندی مصرف A و B

تک فاز و سه فاز

تک دور، دو دور، سه دور، چهار دور

دور الکتروموترو پمپ: 1500 و 3000

پمپ سیرکولاتور خطی دارای مکش منفی نمی باشد و در نتیجه برای پمپاژ سیال اصطلاحاّ می بایست سیال براین نوع پمپ سوار باشد.

کارکرد بسیار کم صدا

سایز پمپ: از 0.5 تا 6 اینچ

در دو نوع با واسطه ( کوپلینگ دار) واتاترم یا موتورخشک و بدون واسطه

مزایای پمپ سیرکولاتور :

کارکرد کم صدا

مصرف بهینه انرژی

تنوع مدل و سایز

پمپاژ در دمای بالا

نصب آسان

هزینه نگهداری پایین

کاربرد پمپ سیرکولاتور خطی :

از الکتروپمپ ها با بدنه و پروانه استیل در صنایع مختلف جهت جابجایی انواع سیالات شیمیایی و سیستم های شستشوی صنعتی استفاده می شود

پمپ سیرکوله کردن آب داغ جهت سیستم های تاسیساتی و تهویه مطبوع

سیستم های شستشوی صنعتی با استفاده از آب داغ

مناسب برای سیستم های گرمایشی و سرمایشی خانگی و صنعتی

پمپ سیرکولاتور شوفاژ

پمپ سیرکولاتور پکیج

پمپ سیرکوله استخر

کاربری پمپ سیرکولاتور خطی :

پمپ شوفاژ (پمپ شوفاژخانه یا پمپ سیرکولاتور شوفاژخانه یا پمپ سیرکوله شوفاژ)

پمپ پکیج

پمپ استخر

برای پمپاژ سیالات شیمیایی و سیستم های شستشوی صنعتی از الکتروپمپ با جنس بدنه و پروانه استیل استفاده می گردد.

در سیستم های تاسیساتی و تهویه مطبوع، پمپ سیرکوله کردن آب داغ

سیستم شستشوی صنعتی با آب داغ

سیستم گرمایشی خانگی و صنعتی

سیستم سرمایشی خانگی و صنعتی

برند های الکتروپمپ یا پمپ سیرکولاتور خطی کدامند ؟

برندهای مطرح پمپ سیرکولاتور :

پمپ سیرکولاتور سمنان انرژی Semnan Energy

پمپ سیرکولاتور ابارا Ebara

پمپ سیرکولاتور لوارا Lowara

پمپ سیرکولاتور گراندفوس Grundfos

پمپ سیرکولاتور لیو  Leo

پمپ سیرکولاتور نوید سهند Navid Sahand

پمپ سیرکولاتور داب Dab
